产品概述：
P系列行星齿轮减速机是一种大扭矩、大功率、大速比的工业级的传动装置。输出转矩:高至2600000Nm,电机功率：0.4-12934kW,减速比:25-4000r/min(与、R、K系列组合可达到更大速比)。本系列产品是一种具有广泛通用性的新型减速机，内部齿轮采用20CrMnTi渗碳淬火和磨齿。整机具有结构尺寸小，输出扭矩大，速比在、效率高、性能安全可靠等特点。P系列行星齿轮减速机主要用于塔式起重机的回转机构，又可作为配套部件用于起重、挖掘、运输、建筑等行业。其性能可与其它军品级传动装置产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。本系列行星齿轮减速机有超过27种规格可供选择，其包括有2或3级行星轮，可以与不同种类的初级齿轮结合。一级齿轮可以是斜齿轮、锥齿轮或者是斜齿和直齿的结合。高质量的加工精度和对行星轮保持架进行有限元分析优化了行星轮和其他接触部分表面的负载分布。

产品特点：
1、P系列行星齿轮减速机采用模块化设计，可根据客户要求进行变化组合。
2、箱体采用球墨铸铁，大大提高了箱体的刚性及抗震性。
3、箱体内的太阳轮、行星轮、内齿圈及螺旋锥齿轮均采用可控气氛渗碳淬火处理，得到高硬耐磨表面，热处理后全部磨齿，降低了噪音，提高了整机的效率及使用寿命。
4、输入方式：同心轴输入，斜齿轮输入，锥齿轮-斜齿轮输入，锥齿轮输入。
5、输出方式：内花键式，空心轴收缩盘式，外花键式，实心轴平键。
6、安装形式：水平安装，垂直安装，扭力臂安装。
7、P系列行星齿轮减速机有9-34型规格，行星传动级数有2级和3级。速比为25-4000。
8、和R X、K、R系列组合可得到更大速比。

技术参数：
减 速 比：25-4000 与 R X、R、K系列组合可达到更大速比
输出转矩：高至2600000Nm
电机功率：0.4-12934kW

安装形式：
1、水平安装/底脚安装
2、垂直安装/法兰安装
3、扭力臂安装。

出轴方式：
A、带收缩盘空心输出轴
B、带平键的实心输出轴
C、带渐开线花键空心轴
D、带渐开线花键实心轴

P系列行星齿轮减速机选型方法如下：
1、确定被驱动设备系数f1。2、确定原动机系数f2(电机，液压马达，汽轮机1.0，4—6缸活塞发动机，周期变化1:100至1:200 1.25，1—3缸活塞发动机，周期变化 1:100)。3、确定齿轮箱许用输入转速N1<=1500。4、确定减速比i i=n1/n2。5、确定齿轮箱类型选择传动效率。6、以被驱动设备所需的扭矩或功率，确定齿轮箱的输入功率P1。 P1=T2·n1/（9550·i·η）或P1=P2/η。7、根据计数，查传动能力表，确定行星齿轮减速机规格T2n，P1n，T2n>=T2·f1·f2 或P1N>=P1·f1·f2，如果不满足条件：3.33·P1>=P1N,请向我们咨询。8、峰值扭矩校核Ta P1n>=Ta*n1*f3/9550。9、输出轴的径向力轴向力校核 Fr,Fa。10、计算功率利用率确定其系数 f14 功率利用率=P1/P1N·100%确定系数f14。11、热容量校核P1<=Pg1*f4*f14 若不能满足上式。则行星齿轮减速机需外加补足冷却装置（根据工况要求，可采用冷却水冷却油，风冷等形式）。12、确定润滑方式。13、根据输入、输出方式，安装方位等确定具体型号。

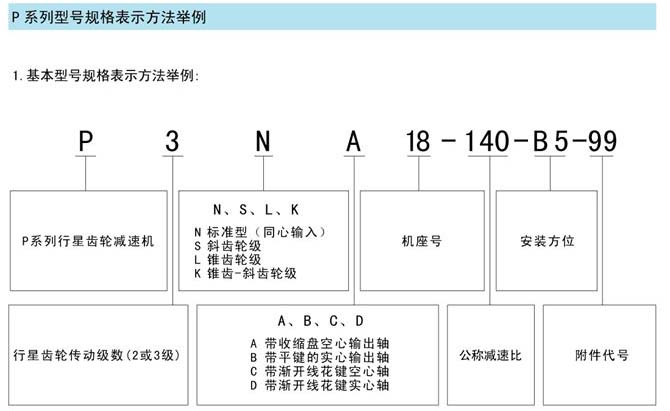

P系列行星齿轮减速机选型参数：
